Bristol Scout D

[lz23]

В тази тема ще представя един модел който правих преди време. Това е втория модел който правя по този чертеж. Облитането беше през февруари тази година.
Ето малко данни за модела:
Мащаба е 1:9,2
Разпереност 814 мм
Дължина 672 мм
Площ 28 кв. дм
Тегло - ще се опитам да се включа в 500 гр.
Двигател безчетков.
Материал - балса и шперплат.
Тук ще покажа построяването на втория модел, базиран на лазерно изрязани детаили.

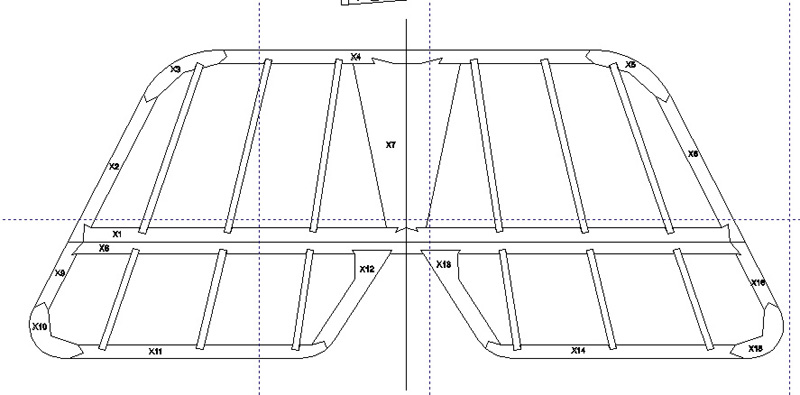

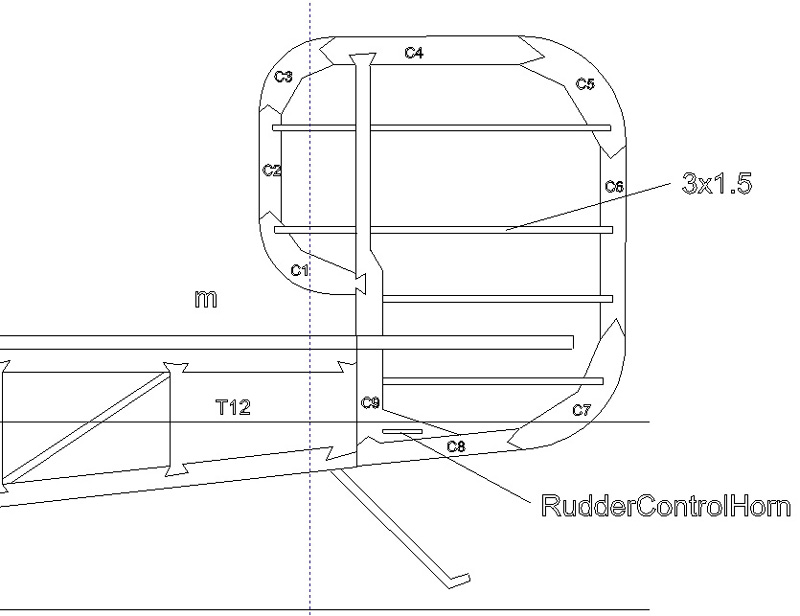

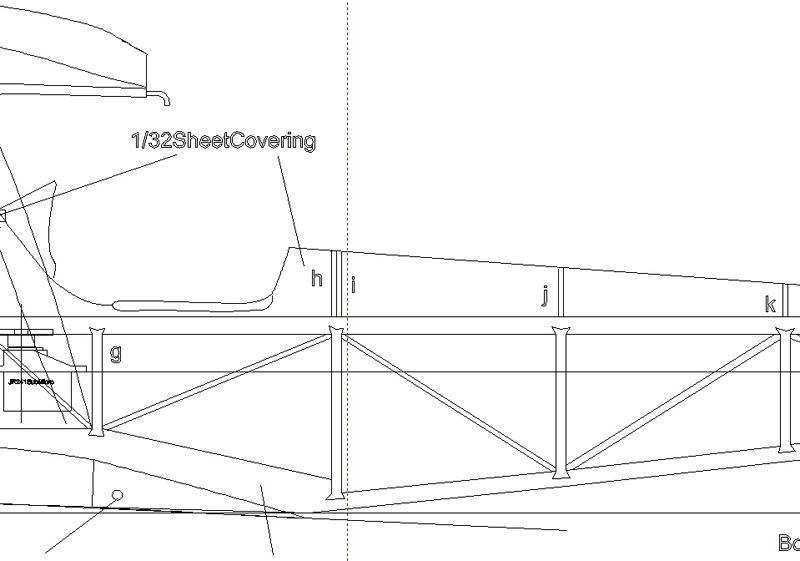

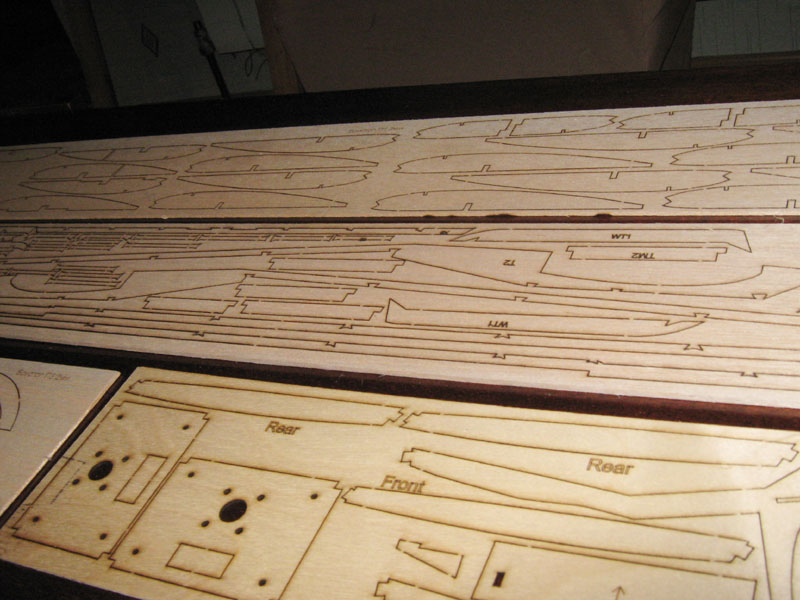

Ето как изглеждат някои възли по модела в новия му вид. Естественно начина по който е променен модела изключва възможността за ръчно рязане на елементите. За щастие съществува и лазерно рязане.
Резултатие при Митко Цанков са винаги перфектни както можете да се уверите. Голямо благодаря Митко!

[lz23]

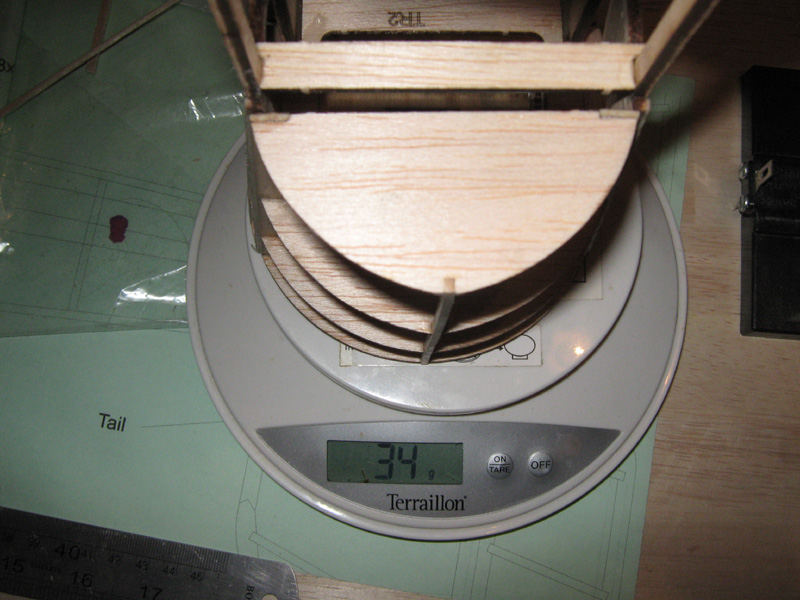

След няколко часа се получи следния резултат. Когато имах малко време успях да налепя и стабилизаторите. На снимките се вижда теглото на отделните компоненти. Този вариант е безспорно изключително бърз за сглобяване и много лесен, но за сметка на теглото.
Като цяло съм много доволен колко бързо и леко става модела.

[lz23]

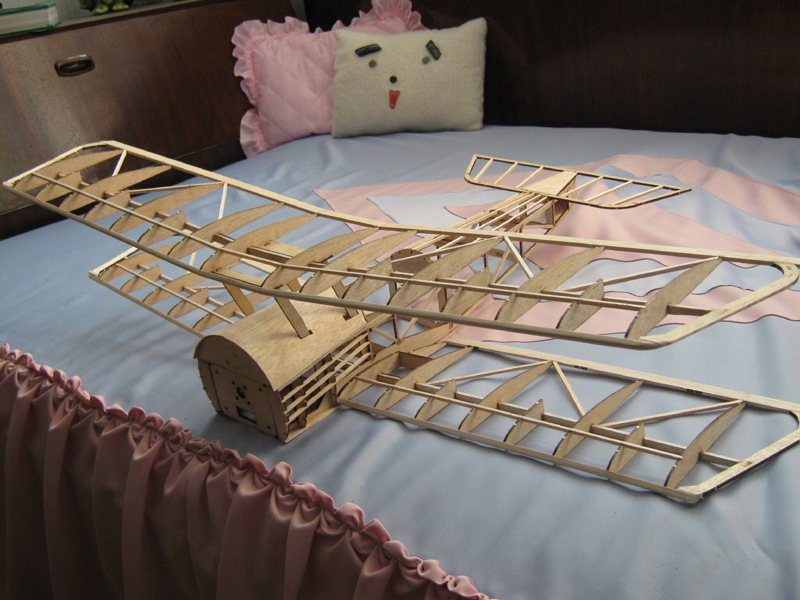

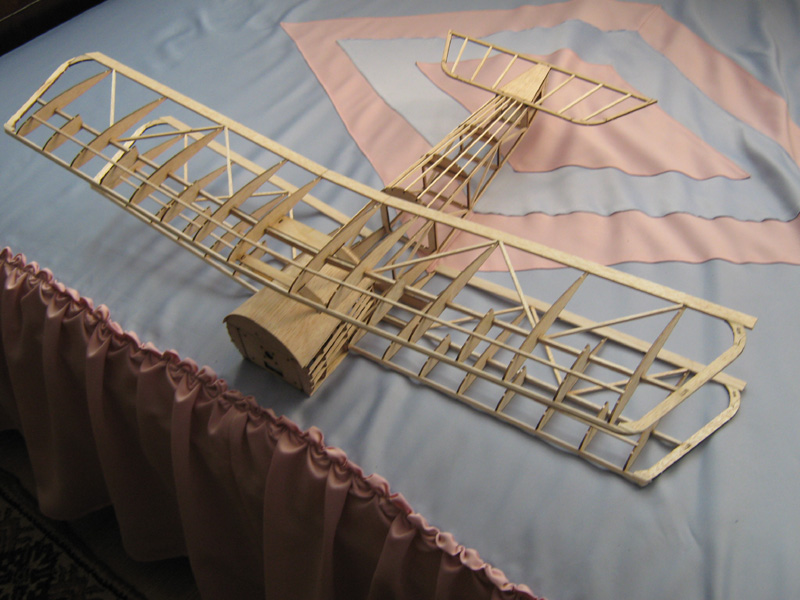

Малко работа по крилата. И общ вид на модела преди обличане.

[lz23]

За този модел реших да се възползвам от класическата позабравена вече технология на обличане с хартия. Естественно има си доста недостатъци, но си има и определен чар. Поне за мен. И понеже имах готови файловете за шева на тялото, реших да не пропускам тоя елемент. Залепих япона за нормален лист хартия и го прекарах през принтера. За сега се получи сносно. Същото направих и за вертилакния стабилизатор. До тук с две сервота теглото бе 180 гр.

[lz23]

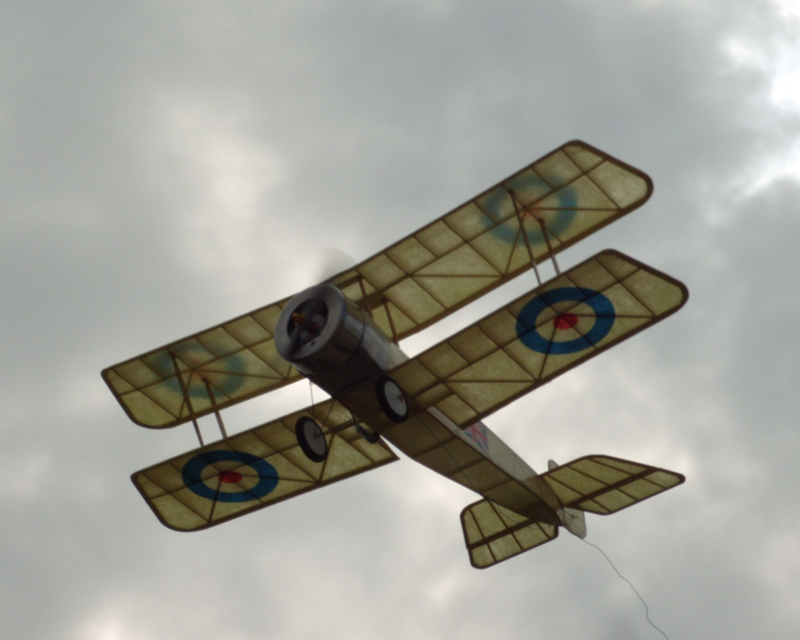

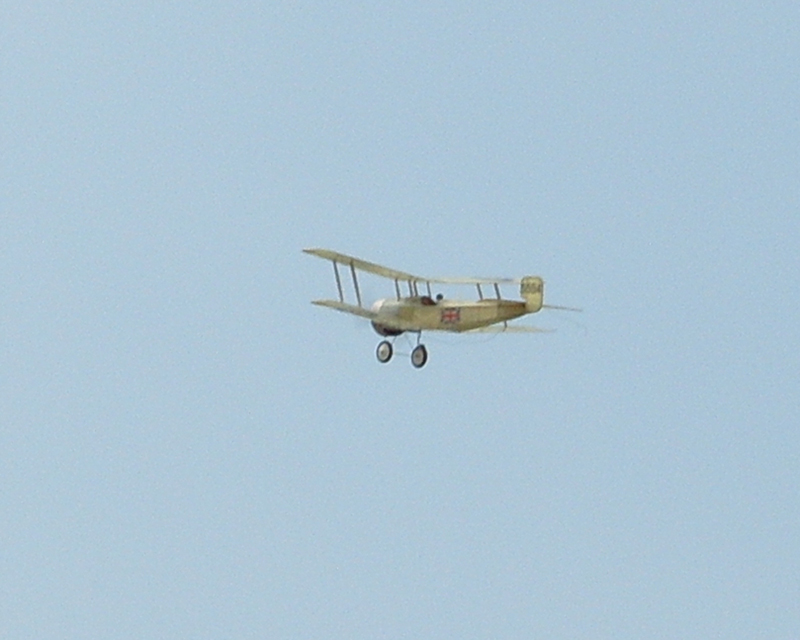

В крайна сметка теглото на модела преди облитането бе 450 гр. Малко снимки от различни полетни дни с модела.

[lz23]

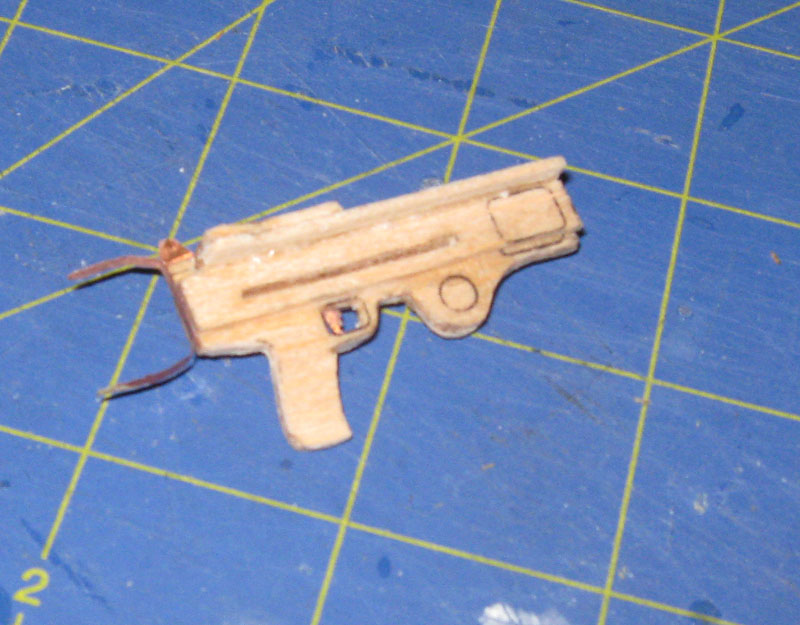

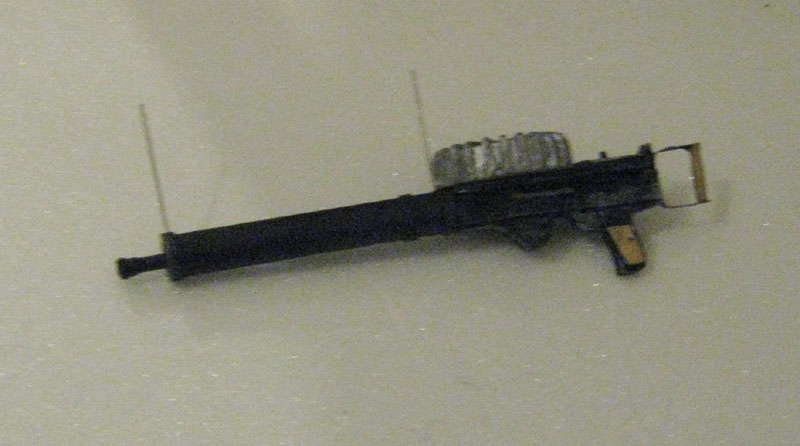

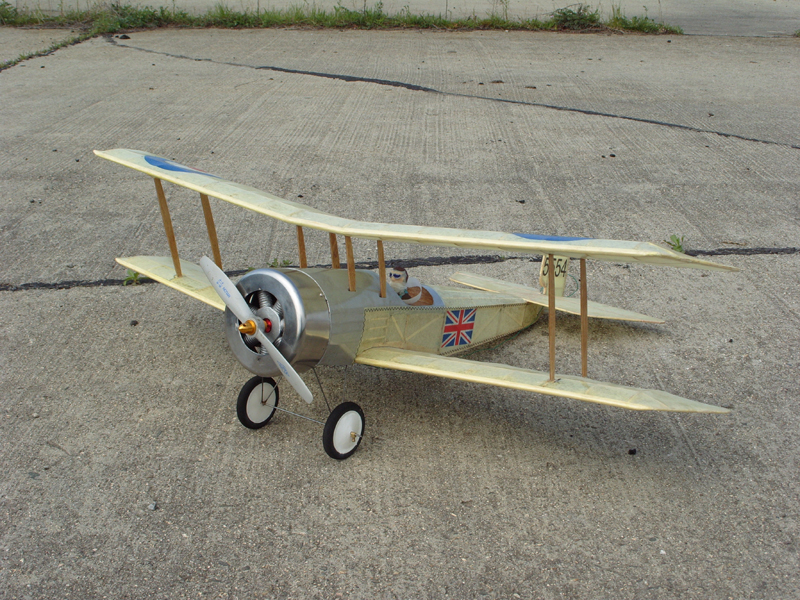

Естествено модел като този си иска въоръжение. Ето с какво го въоръжих и как изглежда в завършен вид.

[lz23]

Малко видео от първия полет и един по-късен.

[lz23]

Ако някой иска да направи модела, тук се намира чертежа.

[de_kata]

Страхотно моделче! Поздравления!
Ще споделиш ли каква електроника си му сложил?

[lz23]

Мерси. Мотора е CF2822, контролер 18А, батерия 2х800 mA, 2 малки сервота. Нищо нестандартно.
