Протон - лесен акробатичен модел за начинаещи

6 Attachment(s)

Врабче - лесен акробатичен модел за начинаещи

В тази тема мисля да покажа сглобяването на този модел. Това е много добър първи акробатичен модел за начинаещи.
Наскоро получих кита от Димитър Цанков. Както винаги качеството е прекрасно, детаилите си пасват чудесно.
Разгледах внимателно всичко което е включено в комплекта и започнах сглобяването. Докато се огледам стабилизаторите бяха готови. И да исках, не можех да объркам кое къде отива - има само един начин по който детаилите могат да сглобят целия пъзел.

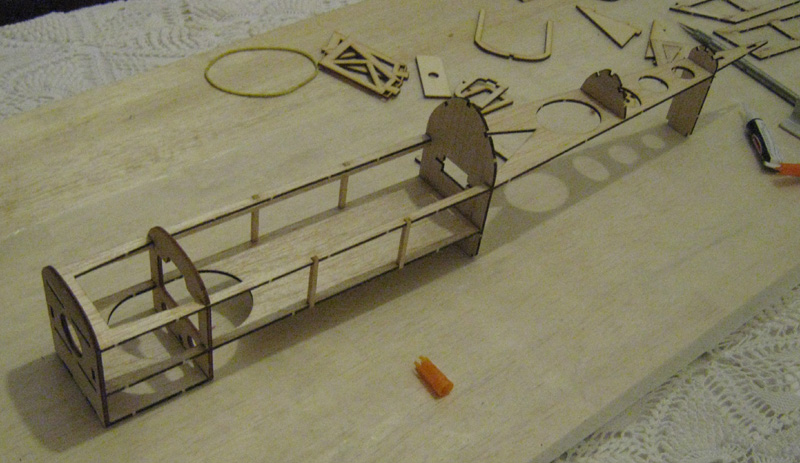

Започнах тялото. То се сглобява около централна пластина изрязана от 2мм балса. Ребрата се нареждат в указания ред и се залепват. Понеже долната страна на тялото е равна, единственото което трябва да се направи, е да се внимава всички ребра да допират монтажната дъска по време на целия процес на сглобяване на тялото. Единствения необходим инструмент (освен нож и лепило), е триъгълник за проверка на перпендикулярността на детаилите. Това което ми остана да довърша по тялото е да облека горната носова част с 1мм балса и да оформя носовата част. Общото тегло на всички детайли до момента е 46 гр. Ако и крилото е в тази теглова категория, очаквам целия модел без електрониката да е под 150 гр. Надявам се полетното тегло да е около 300-350 гр.

Приложение 1290 Приложение 1291 Приложение 1292 Приложение 1293 Приложение 1294 Приложение 1295

Дай малко ифо за самолета!

Размах 860 мм.
Дължина 680 мм.

Следим с итерес ,а и каква силова остановка му се полага ?

2 Attachment(s)

След малка пауза по извинителни причини, продължавам с модела.
Двигателя трябва да е между 80-140W, но за сега не съм решил още какъв мотор ще слагам.
Ред е на крилото.
Съставено е от носещи надлъжници 3х3 и атакуващ и изходящ - 8х8. Ребрата са 2мм балса олекотени.
Цялото сглобяване на килото ми отне по-малко от час. Теглото както се вижда е 50 гр до момента.

Приложение 1327 Приложение 1328

2 Attachment(s)

Ето че скелета на модела е напълно готов. Общото тегло до момента е 122 гр.

Приложение 1390 Приложение 1391

Следва обличането и украсяването.

2 Attachment(s)

Модела е до някъде облечен в основните цветове.

Колко тежи до тук?

Лазерно рязане ли виждам? Ако да, кажи къде го правиш?
Моделчето става супер. И много добре изпъваш моделарското фолио. Кажи си тайните на доброто изпъване......

Да, кита е лазерно нарязан от Димитър Цанков. Теглото в момента е 162 гр облечен.
Изпъването... незнам дали ше мога да го опиша, защото според мен не е трудно и не мисля че има някаква тайна. Въпрос е на няколко неща: инструмент, старание и повтаряне докато се получи задоволителен резултат.
Ако се видя с малко свободно време може да запиша някое обличане и да го пусна тук, но не обещавам кога ще мога да го направя. Остава да направя носа и да монтирам оборудването.

Малко яснота за невежите

Би било доста интересно ако има кратак видео урок относно обличането , би било много полезно на мен и на много други като мен които сега се сблъскват с тази технология . А капота от балса ли ще бъде или някое друго решение.Следя с интерес.
ПП: Очаква ме същия модел

Ще се опитам да направя нещо такова когато имам възможност. Капотажа може да бъде балсов, или стъклопластов или вакуумиран. Скоро ще бъде готов и ще го покажа тогава.

Развитие

Има ли развитие по моделчето ?

Модела е готов за първи полет, само времето малко да се успокои. Остана да се добави украсата. Скоро ще снимам и ще пусна сникми, надявам се и клипче.

Quote:

Originally Posted by _ZIGI_

Би било доста интересно ако има кратак видео урок относно обличането , би било много полезно на мен и на много други като мен които сега се сблъскват с тази технология . А капота от балса ли ще бъде или някое друго решение.Следя с интерес.
ПП: Очаква ме същия модел

Най-доброто видео за изпъване на фолио:win: Кратко и ясно. Важно е първо да се залепят краищата, а после средата.
http://www.youtube.com/watch?v=1G4Qf...eature=related

Здравейте,

От скоро се регистрирах в форума но страстта ми към моделиране и по конкретно на радио-управляеми самолетчета е от доста дълго време. Честно казано не зная как да започна, и за това се зачетох в тази тема, та може ли да ми помогнете с малко информация относно самия модел на конкретното "врабче", дали трябва да си купя кит или мога да си намеря чертежите в нета и сам да си го разчертая и изрежа, дайте някакъв съвет ще ви бъда благодарен.

П.С. Като бях дете един мой учител ми подари руско двигателче точно за радио управляем самолет, като поразрових днес из нета се оказа че е МК-17. Та не знам дали и ако въобще успея да го запаля дали ще стане за това "врабче".

Какво стана с този модел, литна ли?

Модела е готов от много време, но не съм го облитал - тука си е доста духовито за малки модели и чаках да поутихне малко зимния вятър. Скоро ще го вдигна от земята.

Самолет Протон

Quote:

Originally Posted by gonev

Здравейте,

От скоро се регистрирах в форума но страстта ми към моделиране и по конкретно на радио-управляеми самолетчета е от доста дълго време. Честно казано не зная как да започна, и за това се зачетох в тази тема, та може ли да ми помогнете с малко информация относно самия модел на конкретното "врабче", дали трябва да си купя кит или мога да си намеря чертежите в нета и сам да си го разчертая и изрежа, дайте някакъв съвет ще ви бъда благодарен.

П.С. Като бях дете един мой учител ми подари руско двигателче точно за радио управляем самолет, като поразрових днес из нета се оказа че е МК-17. Та не знам дали и ако въобще успея да го запаля дали ще стане за това "врабче".

Здравейте Колеги имам желание да ви покажа един видеоклип със МК 17 да видите че този руски мотор макар и 1. 75 кубика може да вдигне във въздуха мотопланер с разпереност 2.75 метра и тегло 2.700 кг. Между другото с такъв мотор аз започнах своята авиационна подготовка на летище Овощник край Казанлък от преди повече от 25 години . Мога да кажа още че двигателя има перфектен режим и постоянни обороти единственния недостатък е че двигателя има доста кратък живот тоест къс моторесурс някъде около 2 часа след което той се износва и трудно става употебата му . Видеоклипа можете да видите като наберете на български език заглавието " Най-страшния моделист на Казанлък" във Гугала или във сайта на моделистика или моделист.БГ .

4 Attachment(s)

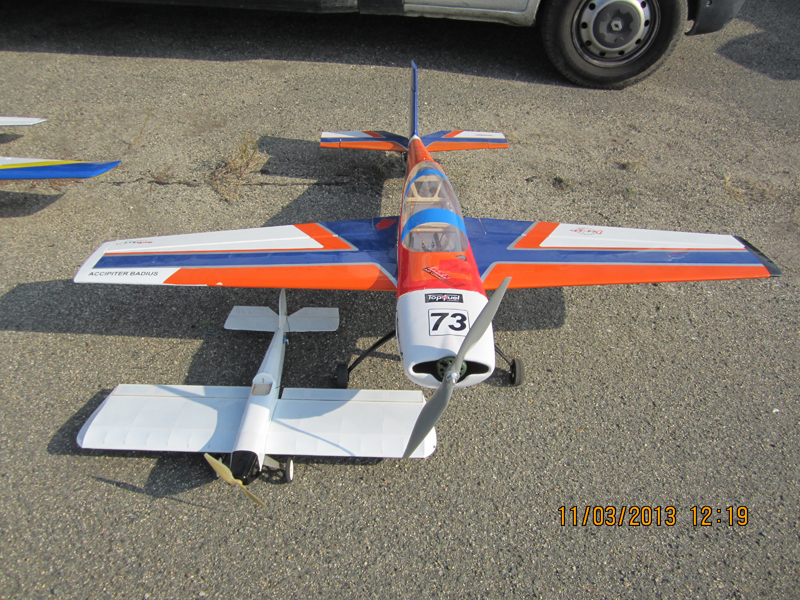

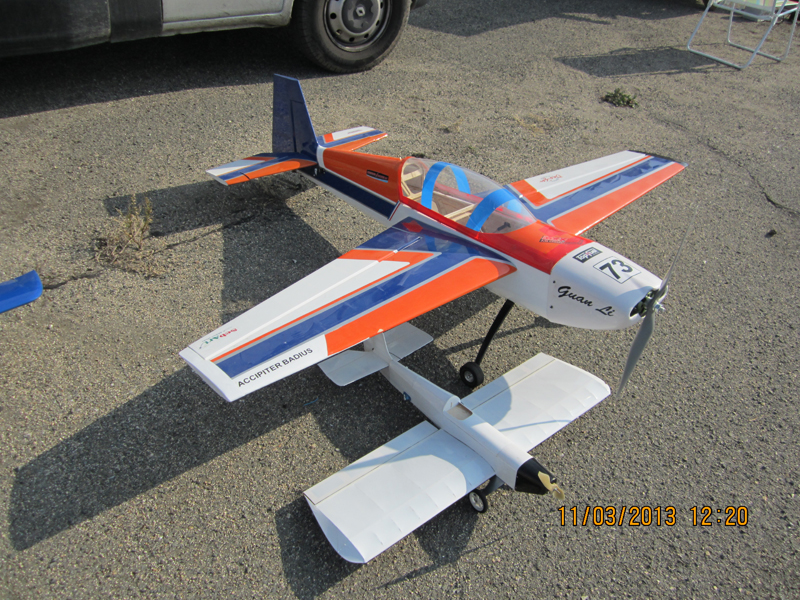

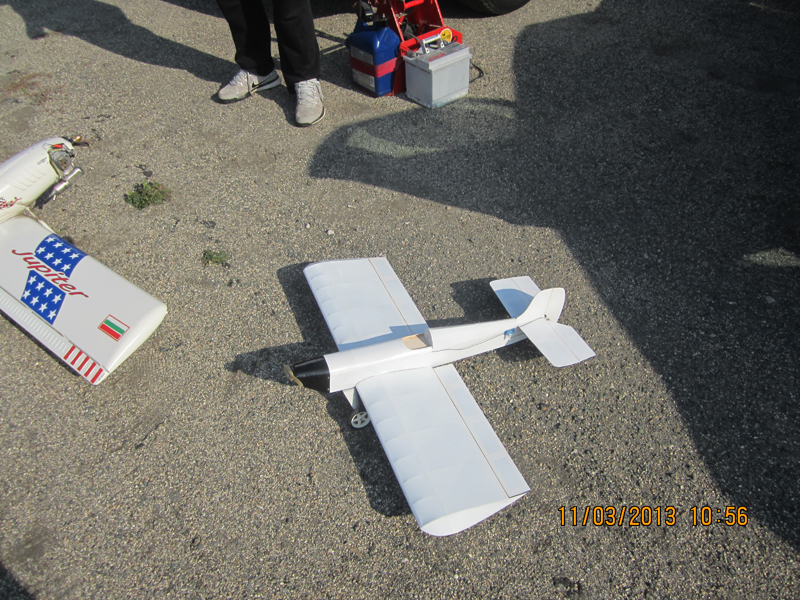

Ето че след сериозно забавяне, модела литна.
Като цяло съм доволен от поведението му в полет. Модела е стабилен и устойчив, но в същото време е и много маневрен. През почти цялото време летях на половин газ, защото просто повече не му трябва. При пълни обороти на двигателя лети много бързо.
Ето и видео от първия полет:

http://www.youtube.com/watch?v=KHWKp...ature=youtu.be

Приложение 6475 Приложение 6476 Приложение 6477 Приложение 6478

Късотел долноплощник...

Да, модела е по-скоро ретро - той напомня самолетите от края на 20-те и началото на 30-те години на 20-ти век. Определено не е модерен излъскан акробат, което не му пречи да лети добре.
