Двутактов двигател с вентилатор

Здравейте,
нов и пресен във форума ( днес си направих акаунта).
Дирекнто на темата. Студент съм на стари години в ТУ-Пловдив- Авиационни технологии, със стара страст към авиомоделизма. Работя върху проект за самолет, и неизбежно се повдига въпроса със Силовата установка. Някога бях кувупал от www.towerhobbies.com двигателче, мисля че е .25 куб.инча, но не съм сигурен. Това на снимката е най-близко като визия.

https://pics.towerhobbies.com/image/o/osmg0545.jpg

И както е известно на всички реактивните двигатели са безбожно скъпи, а бюджета е стиснат като кокоши г@з.. попаднах на ето този юнак:

https://www.youtube.com/watch?v=pFnC...el=GaryFlymore

някой правил ли е нещо подобно (освен него де) и дали може да сподели (ако е) впечетления и опит ?

Благодаря. :)

Здравей и добре дошъл!

Това решение се нарича "импелер" и е сравнително лоша алтернатива, когато се куплира с ДВГ.
Много по-удачен е варианта импелер с електродвигател.

Можеш да споделиш повече информация за проекта си, а ние с каквото можем ще помагаме.

Моделните "реактивни" двигателчета не са чак толкова скъпи. Цената е най-малкият проблем.

много работа, малко отпуска. уви.

:laughing:

ето базата върху, която бих искал да поработя.

https://www.wallpaperup.com/250519/M...e_mig_(7).html

точно за това и първият въпрос беше за "импелер". конструкцията ще е от балза и 3мм липов шперплат. предполагам, че теглото ще се завърти около 2кг ( само дървенийкта).

Щом цената на реактивният двигател е най-малкият проблем, какъв е Големият?

за такава маса, спекулирам че батериите ще са проблем (тегло), отколкото ел.мотора.

:pilot:

В такъв случай естествено се пораждат няколко въпроса:

1. В какъв мащаб е този "модел"?
2. По чертежи на модел ли ще работиш или не?
2а. Ако работиш по чертежи, които са изрично правени за авиомодел, тогава в тях трябва да е посочен вида на двигателя.
3. При тегло на детайлите за корпуса 2 килограма, би следвало моделът да не е особено голям. В такъв случай теглото на готовия за полет модел не би следвало да е повече от 5 - 6 килограма. Т.е. това е модел, който не е много голям, но не и съвсем малък. Следователно за импелер би трябвало да се подбере двигател с поне 15 кубически сантиметра. Не съм сигурен, че ще е достатъчен. В този случай газова турбина би била брутално и безсмислено мощна. Газовите турбини обикновено имат около 12-18 килограма тяга и си тежат... имат и допълнително оборудване, което никак не е малко, нито просто.
С две думи ДВГ импелер ще е тежък и сложен, газовата турбина ще е прекалено мощна и сложна. Не виждам причина да отхвърляш електрическият импелер?

И конкретно - за модел с такова тегло най-подходящ откъм размер, тегло и бюджет би бил електродвигателя. За сравнително малко пари може да се подбере двигател, импелер, контролер и батерия. Това ще се отрази доста по-добре и на теглото! Не мисля, че комплект силова установка (мотор, импелер, батерия и контролер) ще надвиши килограм и половина.

Здравейте,
доста време мина от последният пост (очевидно). Да дам малко ъпдейт по темата.
Моделът, който възнамерявах да правя беше МиГ-29. Още след като публикувах въпроса си тук, намерих доста сериозни доводи да Не използвам импелера с двутактовият двигател. Бензин + скъпа електроника, мисля че не е добра комбинация.
Така време мина, обстоятелствата се промениха. Догодина, живи и здрави, по това време си приключвам обучението в ТУ-Пловдив - Авиационна техника и технологии. Също с времето стана по-ясно, че работещ модел за дипломна работа се презентира доста по-ефективно, отколкото само "плоска" академика.

Самият модел ще бъде принитран на 3D принтера, там където мога, ще използвам EXP или депрон. Ориентировъчни размери 180-190см дължина и 180-200см размах.

Обекта на разработка е насочен към създаването на модел, доказващ аеродинамичната концепция заложена в него. Не само да лети :wink: ами да е способен на изключителна маневреност.
За целта започвам да събирам системно нужният хардуер.

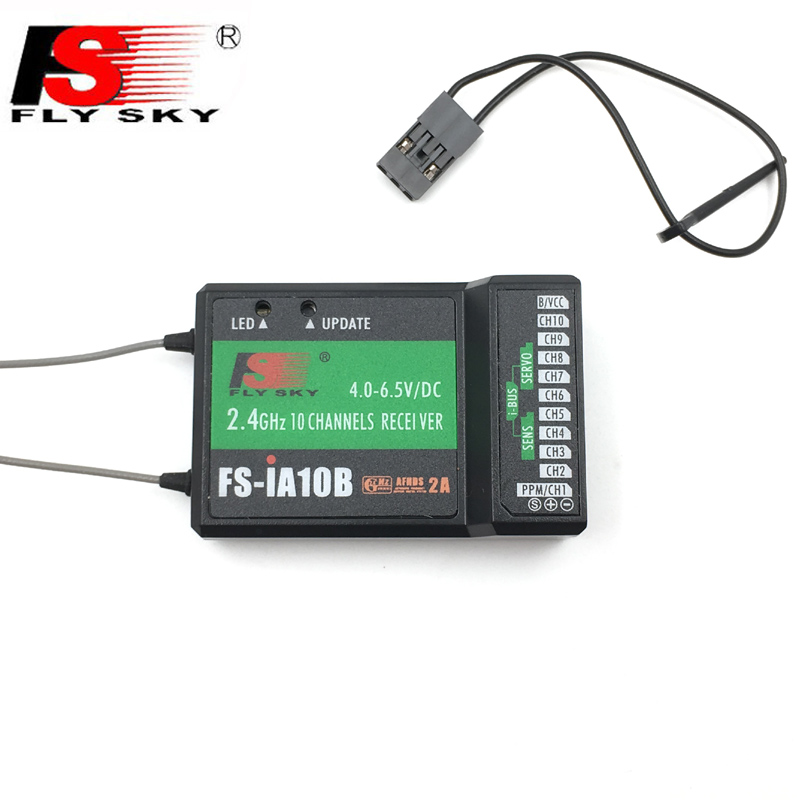

За радио съм се спрял на Flysky FS-i6X i6X 10CH 2.4GHz AFHDS 2A RC Transmitter със FS-iA10B Receiver.
Приложение 7293
Приложение 7294

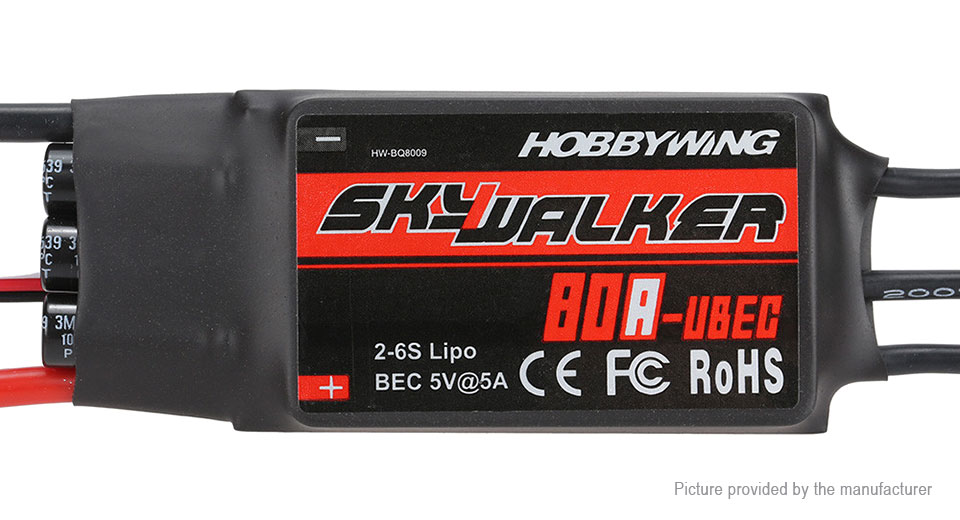

За ESC съм се спрял на Skywalker 2-6S 80A UBEC Brushless ESC With 5V/5A BEC
Приложение 7295

Възнамерявам да има 2 x EDF- 90mm със минимум 10 лопатки. Съществува възможност да си ги принтирам на 3D принтера, колкото до моторчетата- има доста опции- т.к. моделът ще е доста голям (габаритно) разглеждах интересни предложения в нета.

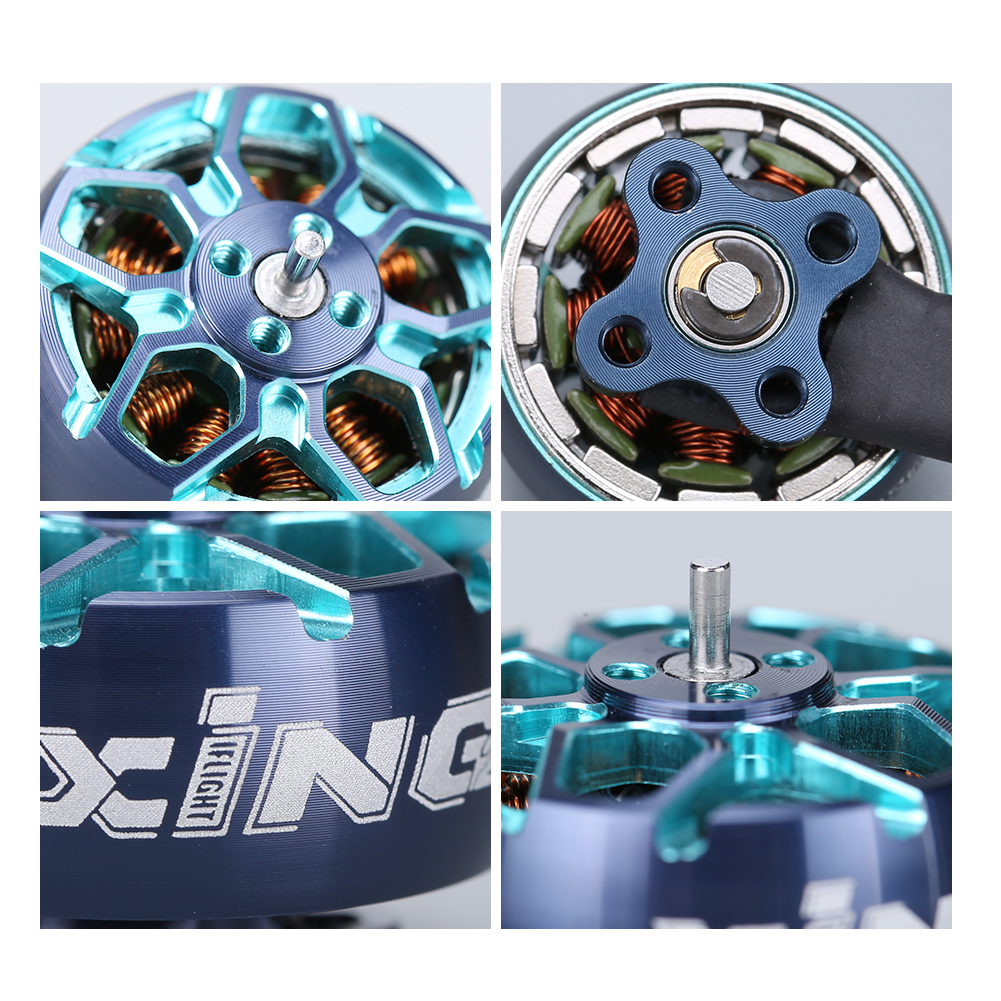

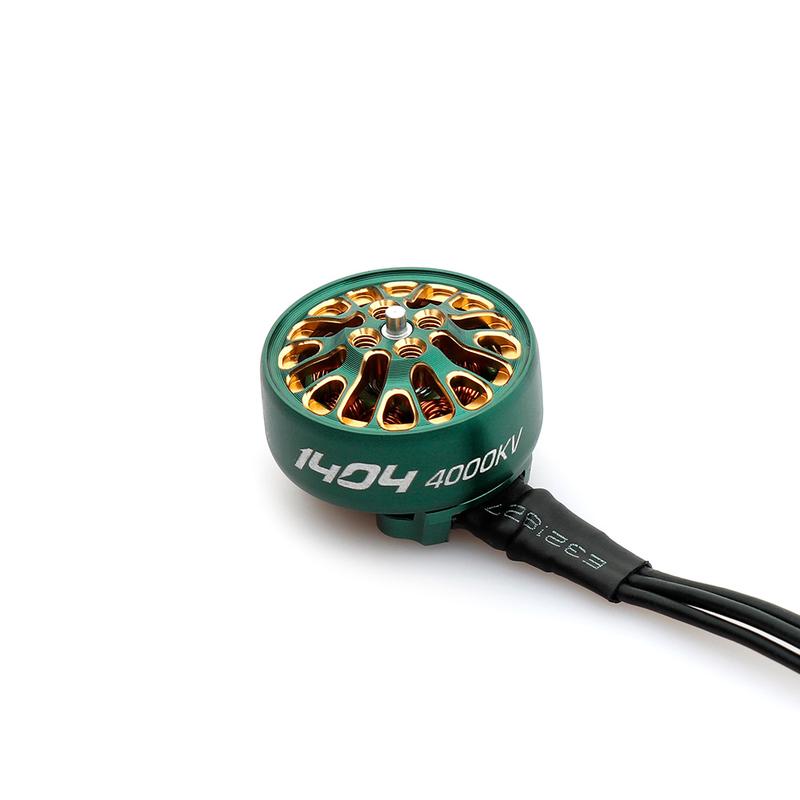

Двете опции са MAMBA TOKA 1404 4000KV или iFlight XING2 1404 4600KV.
Приложение 7296
Приложение 7297

За серво съм се спрял на Racerstar MG90S 9g Mini с метални зъбчатки.

Приложение 7298

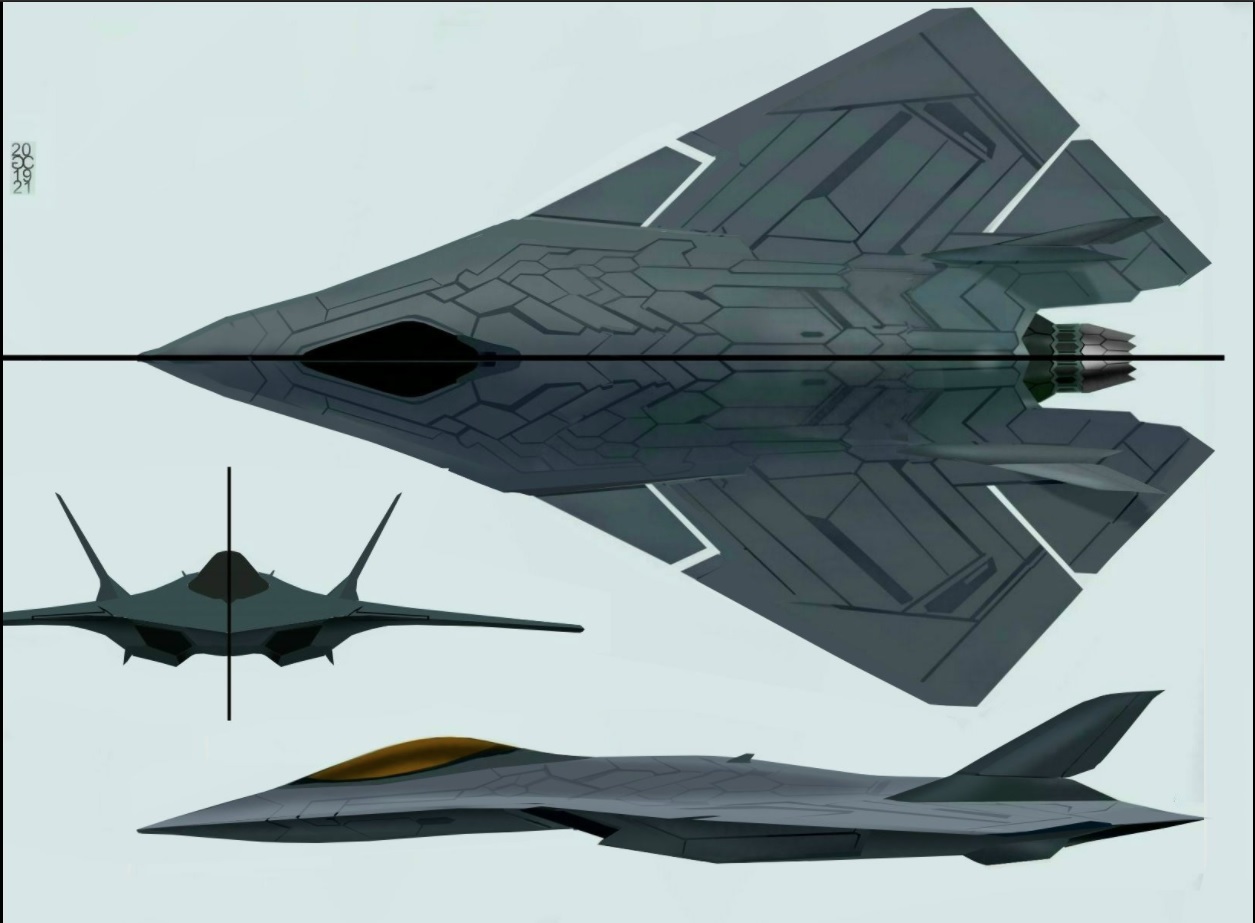

Пример за модела. Тук има само един двигател, но това може да се преработи.

Приложение 7299

Ще съм благодарен ако, ветераните във форума, споделят опит за какво трябва да се внимава.

Избраното оборудване не отговаря на масово-габаритните данни от заданието.
За модел почти 2х2 метра с избраната аеродинамична схема и желани способности трябва много повече...
EDF - над 90мм, прецизни, забрави за принтирани;
Двигатели - два по над 1000 вата всеки;
ESC - два по над 100А на поне 6 клетки;
Серва - с над 4 килограма тяга;
Батерии - 2 х поне 5000 мАч на 6 клетки;
Стабилизираща система.
Има фабрични подобни авиомодели. Потърси документацията на някой от тях.
Много ще ти е полезна, за да те ориентира за оборудването.
Една примерна тема:
https://www.rcgroups.com/forums/show...ate-conversion
И един примерен модел. Има и ПДФ:
http://www.blackhorsemodel.com.vn/?product=mig-29

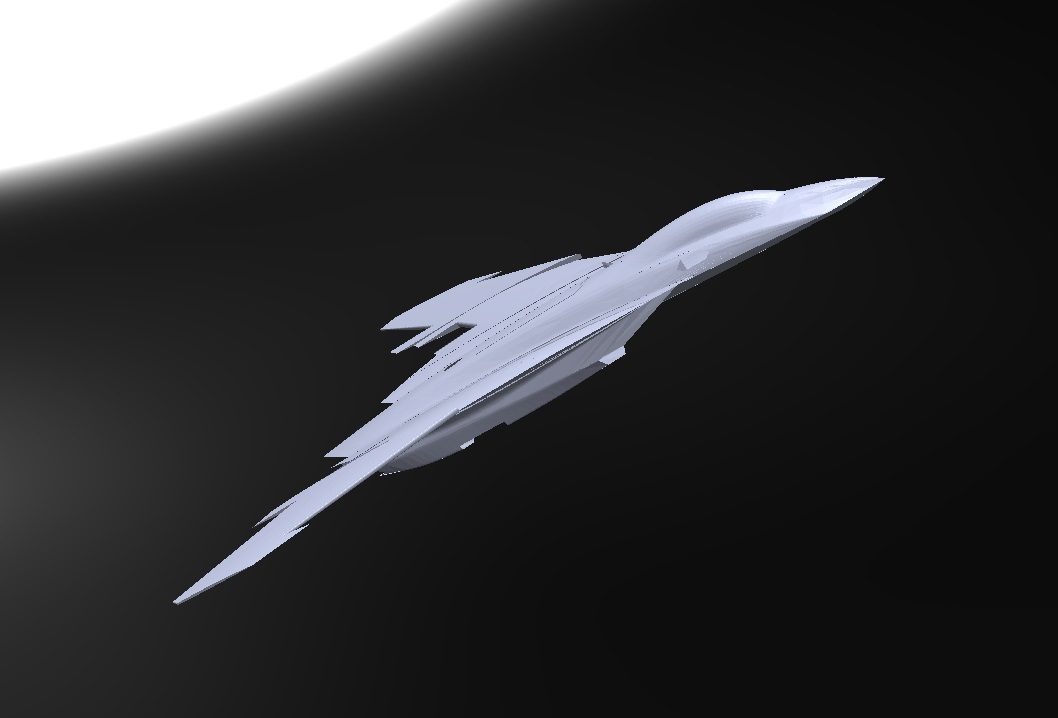

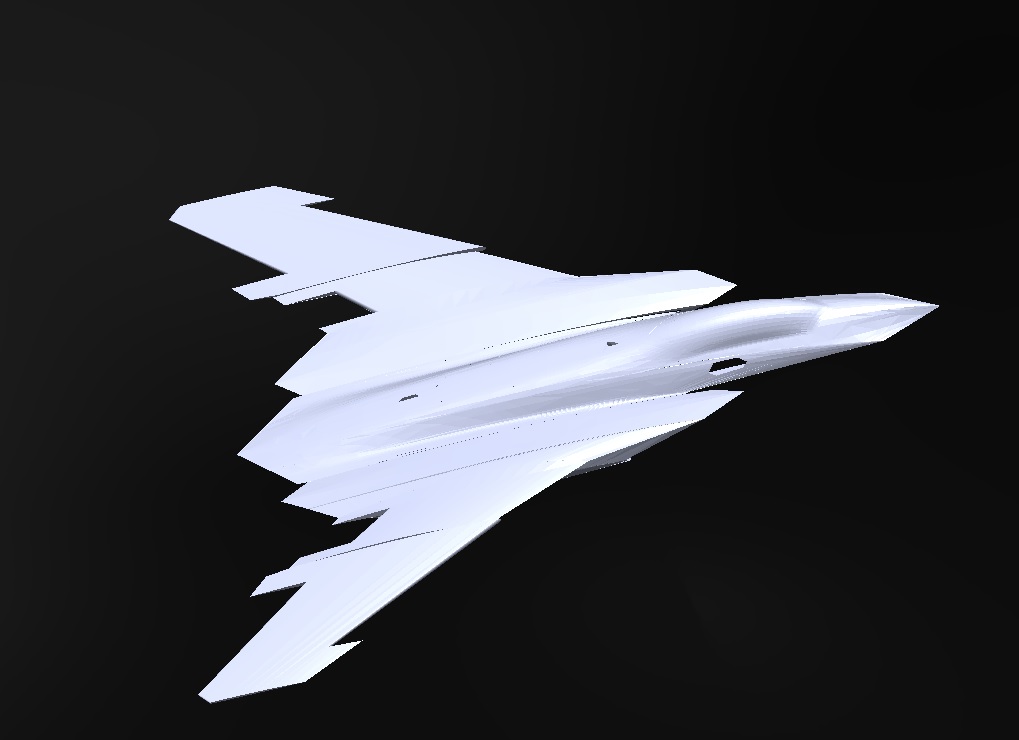

След почти 2 дневно лутане в дебрите на софтуерният канибализъм, трябваше да преправя модела по дългата процедура. Не е довършен - липсват контролните плоскости по крилото, вертикалният стабилизатор, всички врати по корема на модела, няма колесник.. накратко има Още Много Работа. :wink:


Приложение 7300
Приложение 7301
Приложение 7302
Приложение 7303
Приложение 7304

В преработката на модела е предвидено да се задвижва с две 120мм EDF. ( По препоръка на колегата Пулевски).

Така и така е творение...
Изтвори му два вертикала, че да ти улеснят стабилността и управлението.
Разнесените гондоли ще ти вгорчат живота откъм настройка по курс... поне.
Ще ти трябва опция на апаратурата за два двигателя и трим между двата двигателя.
Следя с интерес.
:wink:

Чакането на стоки от CN е убийствено, без значение дали поръчката е от BangGood, Aliexpress или Alibaba. Имат хъб в Чехия, и това което идва от там пътува най-много 10 дни.

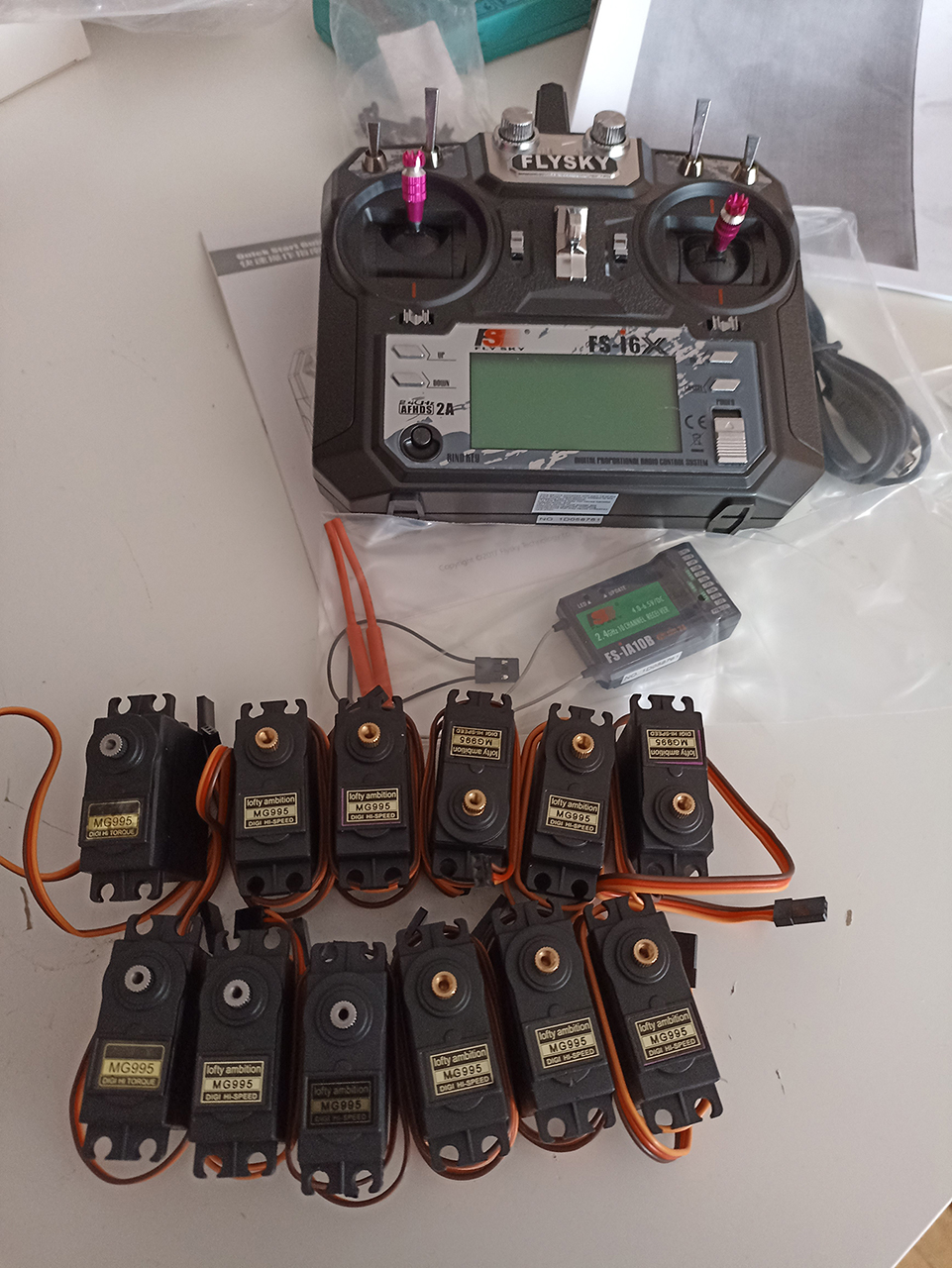

Важното е, че моите играчки пристигнаха.

Приложение 7305

Самият самолет малко изостава.. но се надявам след седмица да имам необходимото време, за да се фокусирам върху самата конструцкия.

Това може да ти е от полза.
https://www.youtube.com/watch?v=gV1m...fitROXLLGZs4p4

а това е интересно за гледане
https://www.youtube.com/watch?v=ET_hFOSg3Ss
